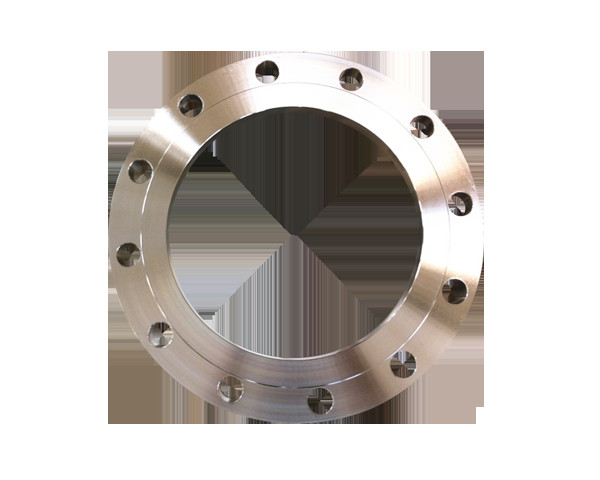

El ANSI B16.5 forjó el tratamiento térmico PN2.5/6 del reborde de placa/10/16/25/40
Persona de Contacto : Kevin Yin
WhatsApp : +8613812837333
| Cantidad de orden mínima : | una plataforma | Precio : | USD 1 |
|---|---|---|---|
| Detalles de empaquetado : | caja de madera Fumigar-libre | Tiempo de entrega : | 20-30 días laborables |
| Condiciones de pago : | L/C, T/T | Capacidad de la fuente : | 100.000 TONELADAS POR AÑO |
| Lugar de origen: | China | Nombre de la marca: | Longteng |
|---|---|---|---|
| Certificación: | ISO9001:2015/C | Número de modelo: | brida de placa |
|
Información detallada |
|||
| Material: | A105/C22.8/Q235/Q355B / P250GH | Estándar: | HG/T 20592-2009, ANSI B16.5 |
|---|---|---|---|
| Proceso de producción: | Forja, tratamiento térmico | Tolerancia: | 0.01m m mínimos |
| dureza: | HRC, HB, ALTO VOLTAJE | Aspereza: | Min. Ra0.4 |
| Marca: | Laser | Arreglo para requisitos particulares: | modifique para requisitos particulares |
Descripción de producto
Descripción:
Las bridas de placa se usan más comúnmente para unir tuberías, pero también se pueden usar para conectar diferentes partes de un sistema o incluso para sellar secciones donde sea necesario.Por ejemplo, las bridas de placa se pueden usar para unir dos tuberías de metal o para conectar dos secciones de tubería entre sí.Además, las bridas de placa también se pueden usar para sellar un área entre dos piezas de metal que deben permanecer separadas entre sí.Además, se pueden utilizar para unir dos tubos de plástico o incluso dos secciones de una unidad de aire acondicionado o calentador.
(MM)
| Tamaño nominal (DN) | Diámetro exterior de la tubería de acero (A1) | Tamaño de conexión | Grosor de la brida (C) | Diámetro de brida (B1) | ||||||
| A | B | Diámetro exterior de la brida (D) | Diámetro del centro del orificio en espiral (K) | Diámetro del orificio del perno (L) | Número de orificios para pernos (n) | Perno (Th) | A | B | ||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 22.5 | 19 |
| 20 | 26,9 | 25 | 90 | sesenta y cinco | 11 | 4 | M10 | 14 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | dieciséis | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | M12 | dieciséis | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | M12 | dieciséis | 61.5 | 59 |
| sesenta y cinco | 76.1 | 76 | 160 | 130 | 14 | 4 | M12 | dieciséis | 77.5 | 78 |
| 80 | 88,9 | 89 | 190 | 150 | 18 | 4 | M16 | 18 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | M16 | 18 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | M16 | 20 | 143.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | M16 | 20 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | M16 | 22 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | M16 | 24 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 328 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 360 | 381 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | dieciséis | M20 | 28 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | dieciséis | M20 | 30 | 462 | 485 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | M20 | 30 | 513.5 | 535 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 616.5 | 636 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 36 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 38 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 40 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 42 | 1020 | 1024 |
Tiempo de espera:
| Cantidad (piezas) | 1,000 - 10,000 | >10,000 |
| Plazo de ejecución (días) | 20-30 | Ser negociado |
